Energy – Widgets
Energy 0.1.0 ist ein eigenes externes Set für Grafik Visual Studio 0.1.255 oder neuer. Es gehört nicht zum Industrial-Paket. Entitätenauswahl und Livewerte funktionieren im Editor und in der Runtime; die Zeitraumwahl bedient die Runtime lokal, ohne Zustände in Home Assistant zu schreiben.
Originalprojekt und Herkunft
Vorbild ist ioBroker.vis-2-widgets-energy von bluefox / GermanBluefox und Mitwirkenden, veröffentlicht unter der MIT-Lizenz. Die Originaldokumentation erklärt die ioBroker-Version. Geprüfter Quellstand: d0a53871, 7. Oktober 2026.
Energy ist eine eigenständige Home-Assistant-Anpassung von rockbaer2007, keine unveränderte Portierung oder offizielle ioBroker-Veröffentlichung. Renderer, Symbole und HA-Anbindung sind neu implementiert; React-/vis-2-Quellcode und Originalbilder werden nicht eingebunden. Quelle und Lizenz stehen auch in der Paket-Anleitung.
Bilder
Die Bilder zeigen die Runtime mit Testdaten, keine Live-Messungen.
| Batteriespeicher | Dynamischer Strompreis |
|---|---|
 |  |
Installation
- Studio auf 0.1.255 oder neuer aktualisieren und mit Strg+F5 neu laden.
- ugso.energy.wg herunterladen.
- Unter Einstellungen → Widget-Pakete → Lokal installieren. Das Set erscheint als Energy in der Widgetpalette.
- Widget einfügen und die Messquellen mit … aus der Home-Assistant-Entitätenauswahl übernehmen.
Die Datei enthält acht deklarative Widgets, eigene SVG-Palettensymbole und Lizenz/Anleitung. Ausführbarer Paketcode ist nicht enthalten. Quellcode und Paket-Anleitung.
Die acht Widgets
| Widget | Funktion und Messquellen |
|---|---|

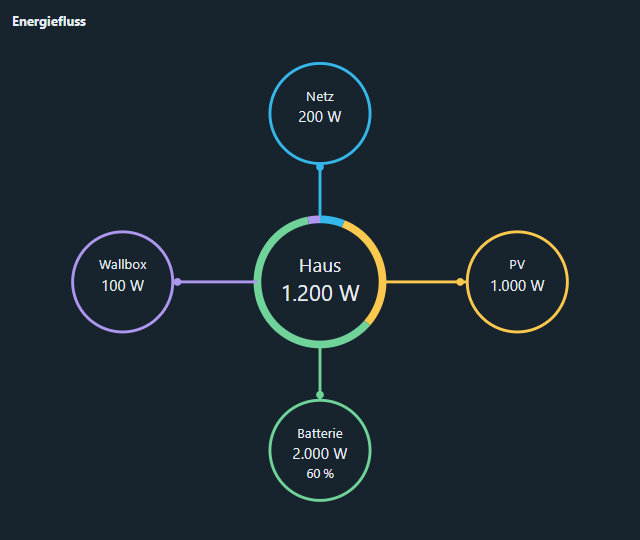

| Energiefluss | Haus und Netz plus 1–10 Zusatzknoten. Je Knoten Name, Farbe, Leistungsentität, Multiplikator, umkehrbare Flussrichtung und optional zweiter Wert mit Einheit. Flussanimation abschaltbar. |
| Energieverbrauch | Bis sechs Recorder-Reihen als Balken oder Linien, Zählerdifferenzen oder Summe einzelner Verbrauchsmengen; Stunden/Tag/Monat nach Zeitraum. |
| Verbrauchsvergleich | Aktuelle Werte von bis sechs Geräten, Balken/Linie/Kreis, Sortierung, Farbe und Einheit je Reihe. Unterschiedliche Einheiten werden nicht auf derselben Achse verrechnet. |
| Zeitauswahl | Tag, Woche, Monat oder Jahr, Datum sowie Zurück/Heute/Weiter. Ein Wähler kann mehrere Verlauf-Widgets derselben Seite steuern. |
| Autarkie und Eigenverbrauch | Zwei Ringe aus Erzeugung, Netzbezug/Einspeisung und optional Hausverbrauch. Ohne Hausquelle wird die Bilanz berechnet. |

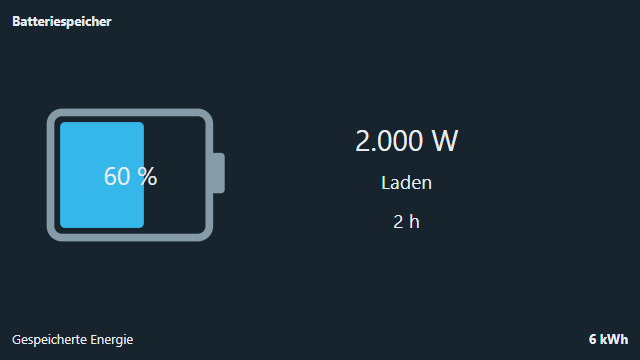

| Batteriespeicher | Ladezustand, Leistung, Kapazität, gespeicherte Energie und rechnerische Zeit bis voll/leer. Vorzeichen für Laden wählbar, Leistung in W oder kW. |
| Energiekosten | Verbrauch × Bezugspreis + Grundgebühr pro Kalendertag − Einspeisevergütung; aktuelle Energiezähler oder Recorder-Zeitraum. Währung einstellbar. |

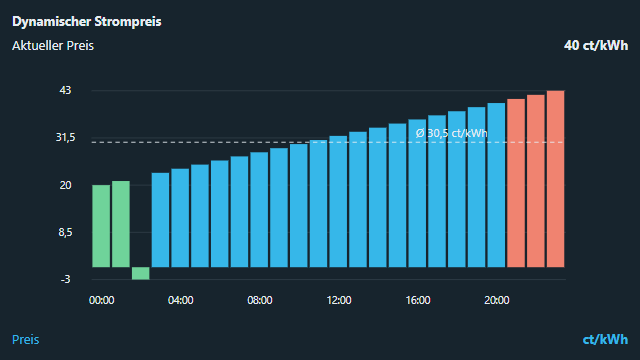

| Dynamischer Strompreis | JSON aus Zustand oder Attribut, Stundenbalken, aktuelle/günstige/teure Stunden und Durchschnitt. Negative Preise bleiben erhalten. |
Einheiten und unbekannte Werte
Multiplikatoren sind ausdrücklich einzustellen: z. B. 0.001 für Wh → kWh oder W → kW. Ein W-Sensor wird nicht automatisch zu einem Energiezähler. Autarkie benötigt Werte derselben Art und Einheit: entweder Leistungen oder Energie desselben Zeitraums.
Netz positiv = Bezug, negativ = Einspeisung. Eine konfigurierte separate Einspeisequelle ersetzt die negative Netzkomponente. Energiefluss: positive Knotenwerte fließen standardmäßig zum Haus, negative davon weg; für Verbraucher oder anders herum zählende Batterien Flussrichtung umkehren aktivieren.
Ohne konfigurierte oder gültige Quelle erscheint —. Unbekannte Werte werden nicht durch erfundene Vorschauwerte ersetzt. Bei Nenner 0 bleiben Quoten unbekannt. Restzeit ist eine Schätzung aus aktueller Leistung und Kapazität, keine Vorhersage der Anlage.
Recorder und Zeitauswahl
Für Verlauf und historische Kosten muss Home Assistant die numerischen Entitäten im Recorder speichern. In ID der Zeitauswahl die Widget-ID des Wählers derselben Seite eintragen, z. B. widget-3. Ohne Verknüpfung gelten eigener Zeitraum und Datum. Leer = aktuelles Datum.
counter berechnet Zählerdifferenzen mit gehaltenen Recorder-Zuständen. Unbekannte Zustände oder ein Zähler-Reset erzeugen eine Lücke; Rücksetzungen werden nicht als Verbrauch gerechnet. sum summiert einzelne Verbrauchsmengen und ist ungeeignet für kumulative Zähler. Laufende Zeiträume enthalten nur bereits erfasste Daten; zukünftige Abschnitte bleiben unbekannt. Eine Kosten-Gesamtsumme erscheint nur bei vollständigen gültigen Daten im bereits erfassten Teil.
Grenzen: 366 Tage, sechs Entitäten, 20.000 Zustände je Reihe. Zu große Antworten werden mit Hinweis abgebrochen. Zeitraumgrenzen folgen der lokalen Browserzeitzone. Alte Zeiträume können wegen der Recorder-Aufbewahrung fehlen. Diese Version verwendet keine HA-Langzeitstatistiken, keine ioBroker-History und keine automatische Leistungsintegration. Grundgebühren gelten für den ausgewählten Kalenderzeitraum; im Live-Kostenmodus müssen die Zählerwerte dazu passen.
Preisdaten
Unterstützt werden Arrays im Zustand oder einem ausgewählten Attribut, auch in prices, today, data, values oder result verschachtelt. Zeitfelder werden aus startsAt, start_timestamp, start, date, x erkannt; Preisfelder aus total, marketprice, price, value, y. Andere Namen lassen sich eintragen. Zeitstempel können ISO, Sekunden oder Millisekunden sein. Ein Zahlenarray entspricht den Stunden des heutigen lokalen Tages.
Preisfaktor zur Quelle einstellen: 100 für EUR/kWh → ct/kWh, 0.1 für EUR/MWh → ct/kWh. Nur ab jetzt, Stundenanzahl sowie günstige/teure Stunden und deren Farben sind einstellbar.
Unterschiede zum Original
Die acht Widgetarten orientieren sich am Original; Einstellungen und Anbindung sind an Studio und Home Assistant angepasst. Diese erste Version bietet lokale Zeitraumwahl und Recorder-Zustände, keine ioBroker-OIDs oder History-Instanzen, keine vollständige Übernahme aller vis-2-Layout-/Diagrammoptionen und keine direkten Geräteschreibfunktionen.
